踏卡水電站引水隧洞工程

    踏卡水電站位于四川省甘孜藏族自治州九龍縣境內，為踏卡河“一庫兩級”梯級開發方案中自上而下的第二梯。引水隧洞布置于塔卡河右岸，全長16.31km，進口底板高程2646.00m，至調壓室處隧洞底板高程2594.18m，隧洞斷面型式為城門洞型。對不同的圍巖段采用不同的開挖斷面形式，Ⅱ類圍巖段：隧洞內寬6.6 m，內高6.8m，其他圍巖均為6.2m×6.0m型式斷面。對不同的圍巖類型采用40cm至60cm不等的襯砌形式。該標段圍巖類型主要為Ⅲ、Ⅳ、Ⅴ類圍巖。

    該標段主要施工任務為：引水隧洞（隧2+768.42～3+700.76m）全長932.34m的石方洞挖、噴錨支護、襯砌、固結灌漿及2#支洞的開挖、支護、封堵等工作。石方洞挖：7.1萬 m³；鉆孔灌漿：4.4萬米；砼澆筑；2.2萬m³。

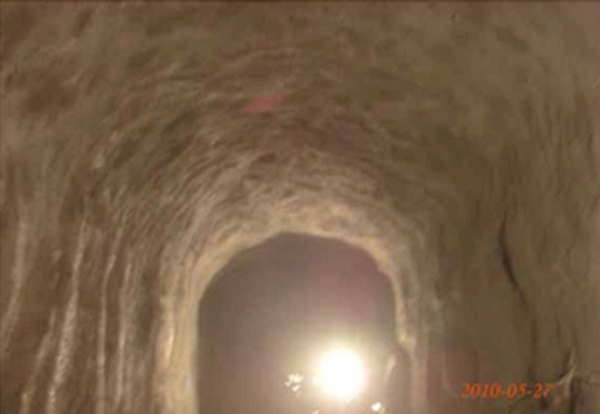

▼  噴砼施工

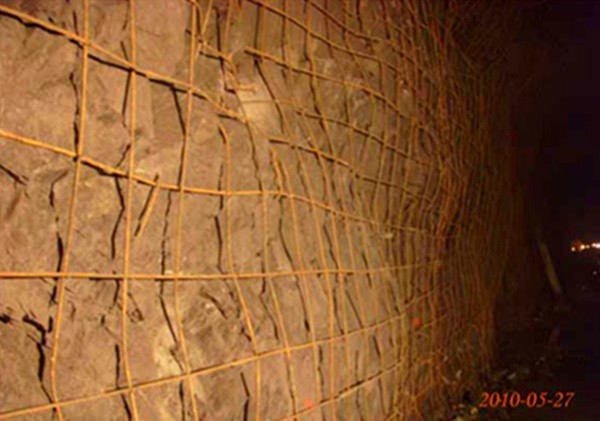

  ▼  錨桿、掛網施工

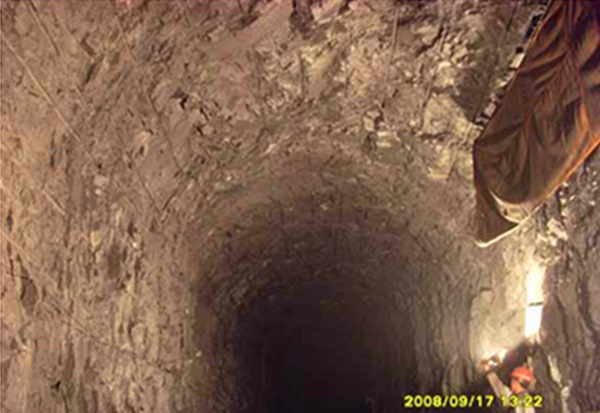

▼  隧洞開挖施工1

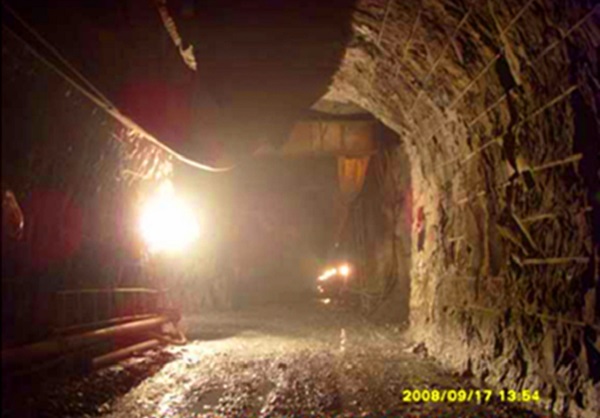

▼   隧洞開挖施工2
