天全干溪坡水電站引水隧洞工程

    天全干溪坡水電站水庫正常蓄水位888.00m，庫容為22.2萬m³，發電引用流量124.5 m³/s，額定水頭為70m，裝機容量為75MW。

    電站取水方式為長引水有壓隧洞,引水隧洞總長7038.81 m, 我公司承建的引水隧洞Ⅰ標段長3537.81 m（K0-128.95～K3+408.86）其中引水隧洞ⅡⅢ類圍巖開挖直徑為φ8.2m,C20鋼筋砼襯砌厚度為40cm、引水隧洞Ⅳ類圍巖開挖直徑為φ8.4m,C20鋼筋砼襯砌厚度為50cm、引水隧洞Ⅴ類圍巖開挖直徑為φ9.0m,C20鋼筋砼襯砌厚度為80cm。

    我公司承建的引水隧洞灌漿標段（K0-128.95～K6+908.86 長7038.81 m），引水隧洞Ⅲ類圍巖段只對頂拱120°范圍內進行回填灌漿處理、Ⅳ類圍巖段頂拱120°范圍內進行回填灌漿兼全斷面固結灌漿（孔徑φ75mm，間排距3.0m,伸入基巖4.0m）、Ⅴ類圍巖段頂拱120°范圍內進行回填灌漿兼全斷面固結灌漿（孔徑φ75mm，間排距3.0m,伸入基巖5.0m）。回填灌漿60585m²，固結灌漿鉆孔及灌漿57138m。

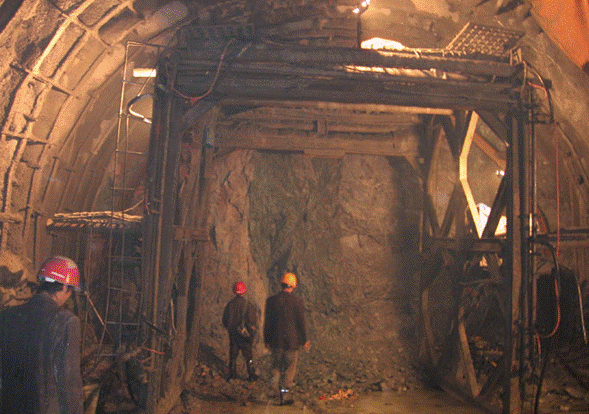

▼ 引水隧洞開挖施工

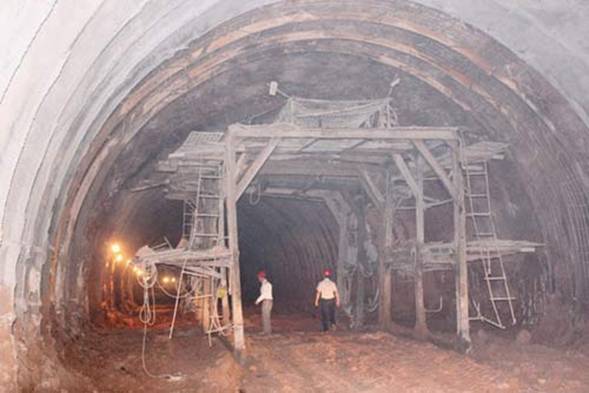

▼ 引水隧洞支護施工

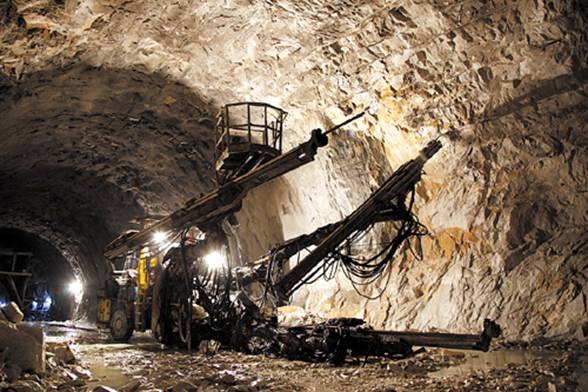

▼ 公司錨固鉆機在引水隧洞中的運用

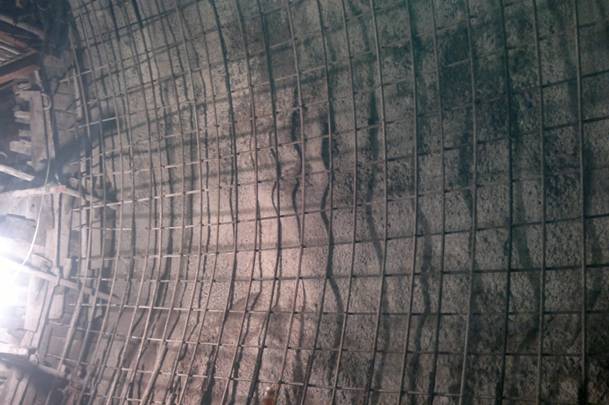

▼ 引水隧洞襯砌鋼筋施工

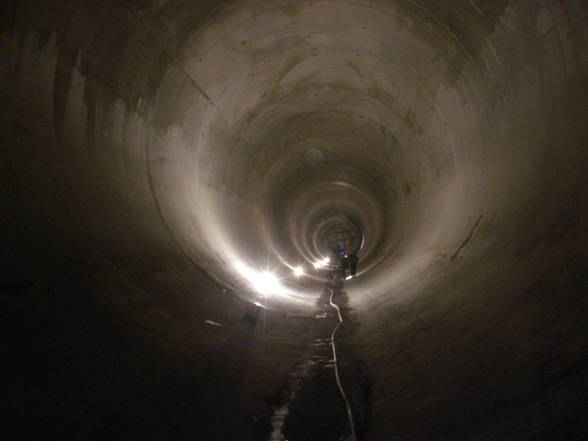

▼ 襯砌后的引水隧洞

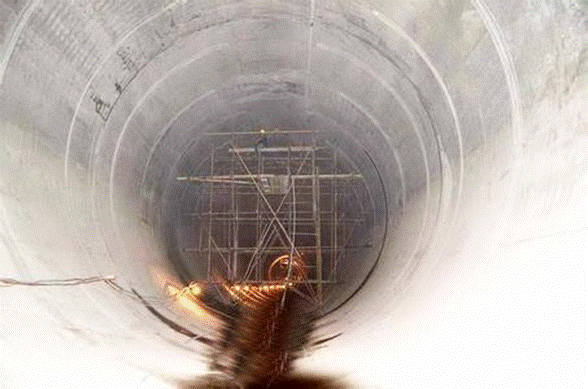

▼ 引水隧洞灌漿施工
